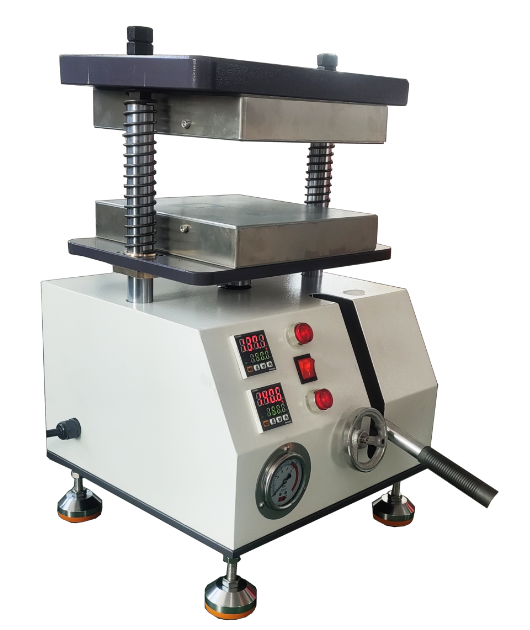

手动平板热压机经济型经济型手动平板热压机
产品型号：KST-6014HA
一、概述
该系列平板硫化机使用于压制成型各类橡胶模型制品及非模型制品的主要设备，也可用于压制各类热固性塑料及发泡性橡塑制品。具有独立的动力机构和电器系统，采用按钮集中控制。工作压力、加热温度均可在一定范围内调节。本机型为手动。
二、技术参数：项目 型号 6014HA-2/5 6014HA-10 6014HA-25 压力容量 2T/5T 10T 20T 压力表 液压表手动控压 压板尺寸（mm公制） 200*200/250*250【mm】 热压板材质 耐高温进口钢板,表面碳化淬火,特殊处理导热快,压力平行不变型，耐磨。 压板硬度 50～60HRC 压板平整度 ≤0.03mm 压板平平行度 ≤0.3mm 温度范围【选一种以报价单为准】 常温-300℃【可定制最高温度500度】 温度均匀性 2.5℃【压板越大温度越高温度均匀性越差】 温度控制器 温度控制器2个 控温方式 PID自整定配合高精度传感器,控温精度：±1.0℃。 计 时 器 LED时间范围0.1S～99min～9.9hr 加 热 器 加热模具内置圆柱型【根据压板面积配置不同功率包装压板温度均匀性，非同一种功率】 升温时间 常温～160℃约需15min 热板两块 热板分别可设置控制温度 加热方式 电加热 冷却方式 自然冷却 油压系统 采用2.0手动液压控制系统，油泵驱动高性能配合2柱导向之活塞执行试验,具有压力平稳、载荷力强,升降平稳;保压,卸压.方便、等优点。 油缸行程 Max 100mm【可定制】 油缸速率 5mm/s【手动】 压 力 表 0～200kg/sq.cm 开模方式 手动上升下降（ 安全装置 安全防护罩，安全门。【选配】 安全装置数量 4个 配套模框【选配】 定制 主机体积 (W×D×H)500×450×600 mm (W×D×H)500×500×600 mm (W×D×H)550×550×600 mm 电源电压 3∮，AC220V 3∮，AC220V 3∮，AC220V 整机重量 ≈150kg ≈270kg ≈350kg 配置清单
Configuration List名称Name 数量Quantity 品牌 Brand 备注Remarks
上下模传感器2套 英国进口/传感器
千斤顶 1套 巨力
手动液压泵
1套
日本进口密封圈
RVG-03引导式溢流阀 1套 台湾/油田
温度控制器 1套 韩国TCN4S 韩国TCN4S 上下模 1套 定制 发热管 12根 美国进口材质
压力表 1套 国产传感器 国产 排气扇 1套 绿岛风
漏电保护器 1套 施耐德
保险丝 1套 国产
模腔保护电盒 上下 定制
电磁阀 3套 施耐德
接触器 3套 施耐德
固态 2个 施耐德
电线 若干 国标电线
主机 1套 定制
- 试验机的操作方法
1、首先将试验机作水平调整，乃利用水平仪置于本机之机台座上，而依水平仪指示调整基础螺丝使呈水平(安装机台或移动机台时调整)。
2、启动电源总开关，使电源通过本机各控制面板。
3、设定好测试温度。
4、根据式样要求分别设定好上、中上、中下、下模的温度，待温度到达设定温度后，打开气缸门，放隔离不锈钢板和式样。
5、启动测试键，使液压缸上压开始测试（液压系统压力及速度请勿随意调节）。
6、到达设定时间后系统自动复位。
7、观察式样情况，测试结束。四、注意事项及维护保养
4.1 注意事项：
4.1.1. 本机显示器，马达之电源依标示输入。
4.1.2. 操作人员须熟知本机操作及维护方法，并注意使用。
4.1.3. 放置环境须保持清洁，并勿潮湿。
4.1.4. 必要迁移时，请注意搬运，勿损及机件。
4.1.5. 更换治具时须注意取放，以免掉落，碰伤机件。
4.1.6. 定期检视传动皮带是否松动，并调整之。
4.1.7. 请定期申请检验校正，以确保精度。
4.2 保养维护事项：
4.2.1. 机台部分，外表经常擦拭，保持清洁。
4.2.2. 电镀部分请以机油擦拭，以防止生锈，宜保光亮。
4.2.3. 动力螺杆及螺杆部位请加润滑油，以保传动之灵敏。(润滑油采用黄油加入少许机油混合即可)。
4.2.4. 面板(控制箱即显示器)请用干布擦拭，严防沾水，以免损坏IC电子零件。
4.2.5. 各项治具及接头配件请妥置，并擦拭防锈油，以防生锈。
